CNC kalite kontrol; bilgisayar destekli talaşlı imalat süreçlerinde üretilen parçaların teknik resme, ölçü toleranslarına, geometrik gereksinimlere ve yüzey kalitesine uygunluğunun doğrulanması sürecidir. Talaşlı imalat alanında milimetrenin binde biri (mikron) seviyesinde yapılan üretimlerde kalite kontrol; hatalı üretimi önleyen, ürün güvenilirliğini sağlayan ve müşteri memnuniyetini garantileyen en kritik aşamadır.

M.S.M Tüfekci olarak CNC torna ve fason imalat süreçlerimizin her aşamasında sıkı kalite kontrol standartları uyguluyoruz. Modern ölçüm ekipmanlarımız, hassas ölçüm metotlarımız ve deneyimli kalite kontrol ekibimizle otomotiv yan sanayi, makine imalatı, hidrolik, pnömatik, medikal ve tarım makineleri gibi yüksek hassasiyet gerektiren sektörler için sıfır hatalı üretim anlayışıyla hizmet veriyoruz.

CNC Kalite Kontrol Ne İş Yapar?

CNC kalite kontrolünün temel amacı, hammaddenin fabrikaya girişinden işlenmiş nihai parçanın sevkiyatına kadar olan tüm süreçte ölçüsel ve yapısal doğruluğu güvence altına almaktır. Seri üretimde veya tekli prototip imalatında parçaların teknik çizimdeki spesifikasyonlara tam uyumu denetlenir.

CNC kalite kontrol süreçlerinde yürütülen başlıca operasyonlar şunlardır:

• Teknik Resim ve Tolerans Analizi: İmalat öncesinde parçanın Kritik Ölçülerini (CTQ), geometrik toleranslarını ve yüzey pürüzsüzlük değerlerini incelemek.
• Girdi Kalite Kontrol: İşlenecek çelik, paslanmaz, alüminyum veya pirinç hammaddelerin malzeme sertifikalarını ve fiziksel ölçülerini kontrol etmek.
• İlk Parça Onayı (First Article Inspection – FAI): Tezgâh ayarları yapıldıktan sonra üretilen ilk parçanın tüm ölçülerini detaylıca doğrulayarak seri üretime onay vermek.
• Süreç İçi Kontrol (Process Control): Üretim devam ederken belirlenen periyotlarda tezgâhtan numune parçalar alarak kesici takım aşınmalarını ve ölçü kaymalarını takip etmek.
• Final Kalite Kontrol: Üretimi tamamlanan parçaların son ölçümlerini yapmak, çapak kontrolünü gerçekleştirmek ve sevkiyata hazır hale getirmek.
• Raporlama: Yapılan ölçüm sonuçlarını boyut kontrol raporları ile belgelemek.

Talaşlı İmalatta CNC Kalite Kontrolün Önemi

Hassas imalat sektöründe küçük bir ölçü sapması veya tolerans dışı işlem, parçanın montaj hattında çalışmamasına veya sahada büyük sistem arızalarına yol açabilir. Sıkı bir kalite kontrol prosedürünün uygulanması imalat sürecine şu avantajları sağlar:

• Fire ve Maliyet Kaybını Önler: Süreç içi kontroller sayesinde hatalı üretim anında tespit edilir, malzeme ve zaman ısrafının önüne geçilir.
• Tekrarlanabilir Hassasiyet Sağlar: Seri üretimde 1. parça ile 10.000. parçanın birebir aynı ölçü ve toleransta olması garanti edilir.
• Ürün Güvenilirliğini Artırır: Yüksek basınç, tork veya ağır yük altında çalışacak parçaların saha performansını güvenceye alır.
• Müşteri Standartlarına Uyum Sağlar: ISO ve sektörel kalite standartlarına uygun dokümantasyon imkânı sunar.

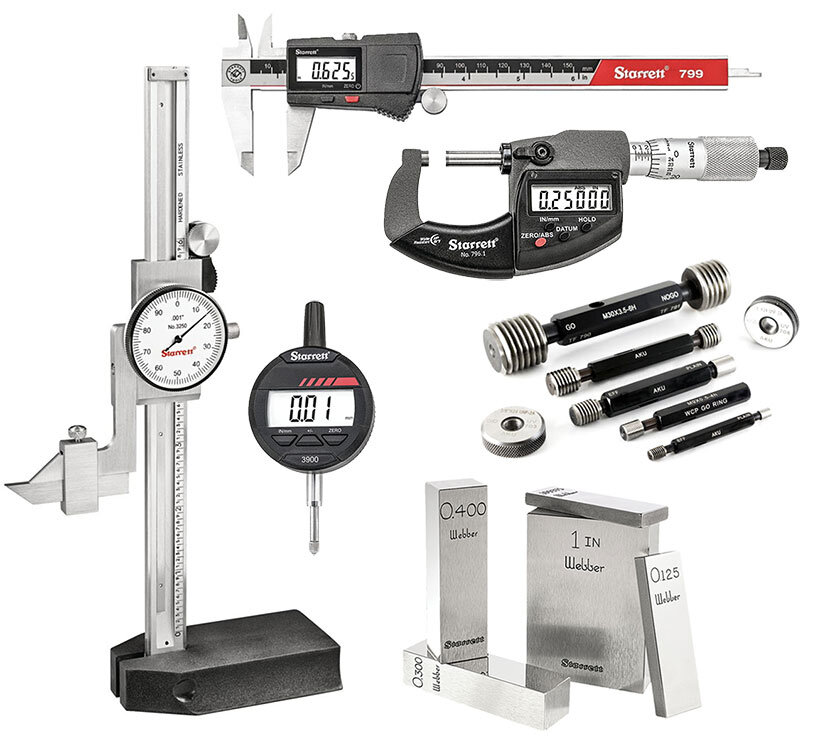

CNC Kalite Kontrolde Kullanılan Ölçüm Aletleri ve Ekipmanlar

Ölçülecek parçanın geometrisine ve tolerans hassasiyetine göre farklı ölçüm ekipmanları kullanılır:

• Kumpaslar (Dijital / Mekanik / Saatli): Dış çap, iç çap, derinlık ve basamak ölçümlerinde hızlı ve genel kontroller için kullanılır.
• Mikrometreler (İç Çap / Dış Çap / Derinlik): Mikron seviyesindeki (0.001 mm) hassas çap ve kalınlık kontrollerinde tercih edilir.
• Komparatör ve Saatli Ölçü Aletleri: Parçaların salgı, paralellik, diklik ve yüzey düzgünlüğü ölçümlerinde kullanılır.
• Tampon ve Halka Mastarlar (Geçer / Geçmez Mastarlar): Diş ölçüleri (metrik, trapez, NPT vb.) ve hassas delik çaplarının hızlı doğrulanmasında yararlanılır.
• Yüzey Pürüzsüzlük Ölçüm Cihazı (Profilometre): Parça yüzeyindeki işleme kalitesini ($Ra, Rz$ değerleri) dijital olarak ölçer.
• Narenç / Açı Ölçer ve Projektörler: Karmaşık pah, açı ve radüs formlarının optik kontrolünü sağlar.
• CMM (3 Boyutlu Ölçüm Cihazı): Karmaşık geometrilere sahip parçaların X, Y, Z eksenlerinde yüksek hassasiyetle 3D boyut kontrolünü gerçekleştirir.

CNC Kalite Kontrol Aşamaları

M.S.M Tüfekci üretim tesislerinde kalite kontrol tek bir noktada değil, imalatın 3 ana evresinde entegre şekilde yürütülür:

1. Giriş Kalite Kontrol

Üretime girecek hammaddelerin (mil, kovan, döküm vb.) çap, boy ve malzeme spektrumu kontrol edilir. Malzeme sertifikaları (3.1 sertifikası) incelenerek üretime uygunluğu onaylanır.

2. İmalat Esnası Kalite Kontrol

CNC torna ve işleme merkezlerinde ayar (setup) sonrası ilk parça %100 ölçüsel kontrolden geçer. Operatör ve kalite kontrol sorumluları, seri imalat esnasında belirlenen periyotlarla parçaları kumpas, mikrometre ve mastarlarla denetler.

3. Final ve Ambalaj Kontrolü

Tüm talaşlı imalat ve (varsa) ısıl işlem/kaplama süreçleri tamamlanan parçalar son kontrole alınır. Yüzey temizliği, çapak durumu, koruyucu yağlama ve paketleme standartları doğrulanarak sevkiyata hazır edilir.

M.S.M Tüfekci Kalite Kontrol Standartları

M.S.M Tüfekci olarak CNC torna ve fason parça imalatında “önce kalite” ilkesiyle hareket ediyoruz.

Üretimini gerçekleştirdiğimiz otomotiv, hidrolik, makine ve endüstriyel aksamların her birinde teknik resimde belirtilen tolerans sınırlarına (ISO 2768 vb.) harfiyen uyuyoruz. Süreç odaklı kalite kontrol anlayışımız sayesinde projelerinizde sıfır hata ve yüksek montaj uyumu garanti ediyoruz.

İmalat ihtiyaçlarınız, fason CNC üretimi veya teknik resim doğrultusunda parçalarınız için M.S.M Tüfekci uzmanlığına güvenebilir, projeleriniz için doğrudan bizimle iletişime geçebilirsiniz.

CNC Kalite Kontrol Hakkında Sık Sorulan Sorular

CNC kalite kontrolde tolerans nedir?

Tolerans, parçanın teknik resimde belirtilen anma ölçüsünden kabul edilebilir sapma miktarıdır. Örneğin $20 \pm 0.02\text{ mm}$ ifadesinde parçanın çapı $19.98\text{ mm}$ ile $20.02\text{ mm}$ arasında olduğu sürece kalite kontrolden geçer.

Geçer / Geçmez (Go / No-Go) mastar ne işe yarar?

Diş veya delik ölçülerinde “Geçer” tarafının parçaya rahatça girmesi, “Geçmez” tarafının ise girmemesi gerekir. Bu yöntem seri üretimde hızlı kalite kontrol olanağı sağlar.

İlk parça onayı (FAI) neden zorunludur?

CNC tezgâhında program veya takım sıfırlama hatalarının tüm seriyi etkilemesini önlemek için ilk üretilen parçanın eksiksiz doğrulanması şarttır.

Talaşlı imalatta yüzey pürüzsüzlüğü ($Ra$) neden önemlidir?

Rulman, keçe ve sızdırmazlık elemanlarının çalıştığı yüzeylerde pürüzsüzlük kritik önem taşır. Yüksek pürüzsüzlük parçanın aşınmasını önler ve kullanım ömrünü uzatır.
